CLW5070ZXLD5型廂式垃圾車主要技術參數

產品名稱：

CLW5070ZXLD5型廂式垃圾車

外型尺寸：

5780×2000×2260

底盤型號：

EQ1070SJ3BDF

貨廂尺寸：

××(mm)

總質量：

7360 (Kg)

接近/離去角：

20/18 (°)

額定質量：

3680 (Kg)

前懸后懸：

1040/1432 (mm)

整備質量：

3550 (Kg)

最高車速：

99(km/h)

發動機

發動機生產企業

排量(ml)

功率(kw)

CY4BK551

YC4FA115-50

4B2

ZD30D13-5N

D28D11-5DA

4DW93-84E5

YN27CRE1

YN33CRE1

東風朝陽朝柴動力有限公司

廣西玉柴機器股份有限公司

安徽全柴動力股份有限公司

東風輕型發動機有限公司

東風輕型發動機有限公司

一汽解放汽車有限公司無錫柴油機廠

昆明云內動力股份有限公司

昆明云內動力股份有限公司

3707

2982

2545

2953

2771

2540

2672

3298

75

85

85

96

85

64

70

85

排放標準：

GB17691-2005國Ⅴ,GB3847-2005

軸數：

2

前輪距：

1503,1485,1519 (mm)

軸距：

3308,2800

后輪距：

1494 (mm)

輪胎數：

6

輪胎規格：

7.00-16,7.00R16

燃料種類：

柴油

彈簧片數：

6/6+5

軸荷：

2945/4415

駕駛室乘人數：

2,

整車備注：

備注：1、隨底盤選裝駕駛室。2、頂部密閉式車廂,后卸,用于垃圾收集轉運。3、文字噴涂位置和車輛顏色及局部細節可變化。4、防護材料:Q碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸(mm):120×50。5、ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/。6、僅采用的發動機與油耗值對應關系為(L/km):YC4FA115-50/18.5。

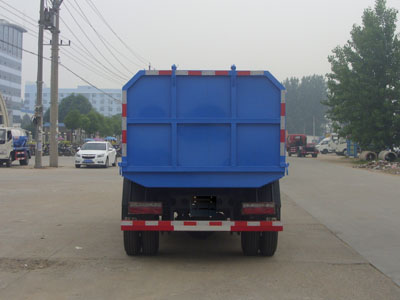

多方位圖：

專用性能：

產品介紹：自裝卸式垃圾車又稱掛桶式垃圾車，是一種與裝垃圾的鐵桶、塑料桶配套使用的環衛專用車輛，可以一車配多個垃圾桶，降低了配備成本，增加了收集管理空間，主要用于環衛部門、社區進行生活垃圾收集，大型工礦企業垃圾清運等。

組成部分：國內知名品牌東風福瑞卡原裝底盤（全國聯保）、箱體裝置（密封式）、取力器、多路換向閥、自裝料裝置、液壓系統、操作系統等組成。

箱體裝置：為密封式結構，在箱體前部設有進料箱蓋，側面設有自裝料裝置，箱體后部設有卸料門。

自裝料裝置：自裝料裝置設在箱體的前部側面，由支架、油缸、鏈條結構、吊鉤等組成。此裝置可將外部垃圾桶內的垃圾提升裝入箱體內。

液壓系統：由油箱、油泵、多路換向閥、液壓缸、濾油器和管路組成，該系統能實現裝卸垃圾的各種專用功能。

操作系統：通過該系統可以實現各功能的轉換。通過操縱多路換向閥的手柄可完成裝料和卸料工作。（在操作多路換向閥時應掛上取力器帶動油泵工作）

主要特點：垃圾收集方式簡便、高效、環保性好（不產生二次污染），質量可靠，故障率低，維護方便，運行費用低等特點。廣泛適用于適用于市政環衛、市政、廠礦企業、物業小區、垃圾多而集中的居民區、城市街道垃圾處理。
