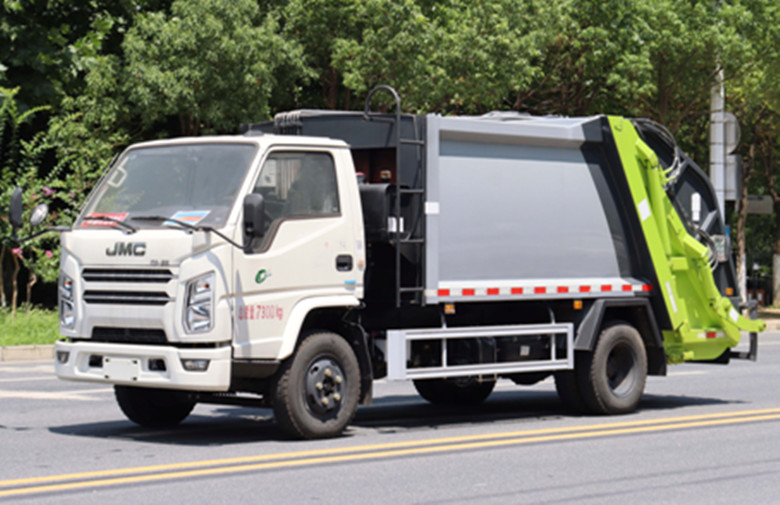

國六江鈴壓縮垃圾車

一、壓縮垃圾車簡介

壓縮式垃圾車采用機電液一體化技術，借助機、電、液聯合自動控制系統，通過車廂、填裝器和推鏟等專用裝置，實現垃圾倒入、壓碎或壓扁、強力裝填，把垃圾擠入車廂并壓實和推卸。其主要特點是垃圾收集方式簡便、高效、具有自動反復壓縮以及蠕動壓縮功能，壓縮比高，裝載質量大，作業自動化，動力性、環保性好，整車利用效率高

二、配置說明

整車型號 HCQ5072ZYSJX6

底盤型號 JX1071TG26

軸距 3360

發動機型號 JX4D30D6H

發動機功率 江鈴115馬力發動機

外形尺寸 6800,6620,6360*2090,2050*2650,2500

整備質量 5400

最大總質量 7300

額定載質量 1770

罐體容積 6方

操作方式 電動/手動

其他底盤配置 多功能方向盤帶五檔變?速箱，電動玻璃中控鎖

三、 壓縮垃圾車功能介紹

1、壓縮垃圾車又稱為后裝式壓縮垃圾車，是收集、中轉清運垃圾，避免二次污染的新型環衛車輛。利用后裝填充器與垃圾桶或垃圾斗對接，一起組合成流動垃圾中轉站，實現一車多斗垃圾無污染循環收集清運。有效地防止了收集、運輸過程的撒落、飛揚造成的二次污染。

2氣、電、液壓聯合控制。該車的控制系統綜合利用了電控、氣控和液壓控制的優點，通過電控系統控制氣控系統，再由氣控系統控制液壓閥組作業，提高了使用可靠性和效率。

3先進的電控系統。采用PLC（可編程序控制器）集成控制，控制電路在PLC內生成，采用邏輯回路保證各操作指令按順序執行，同時保證各操作指令之間互鎖，外部只有線路連接，降低了故障發生率，避免了誤操作造成的事故，提高了可靠性；

4液壓舉升安全回路。在舉升填裝器的液壓系統中，設置了單向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓油管的直接連接，即使油管爆裂，填裝器也不會突然落下，提高了使用安全性。

5壓縮垃圾車在壓縮裝填和運輸過程中處于封閉狀態。污水箱上安裝有獨特的排污閥，密封可靠，不易堵塞。填裝器選裝完全遮蓋住填裝器投料口，消除轉運過程車尾氣流擾動造成垃圾塵屑飛揚的現象，外觀更加美觀。

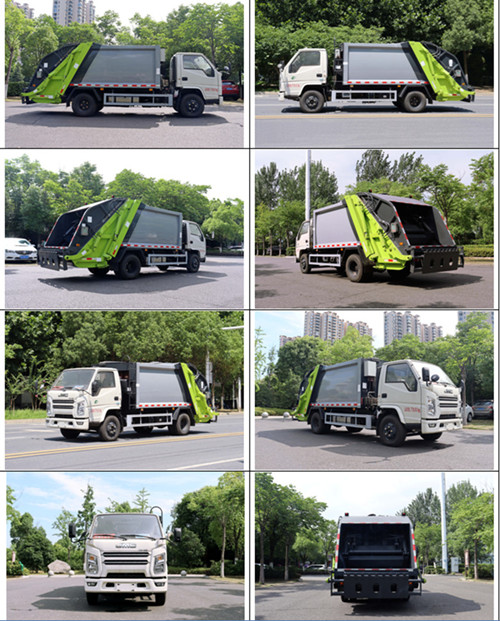

  四、整車圖片

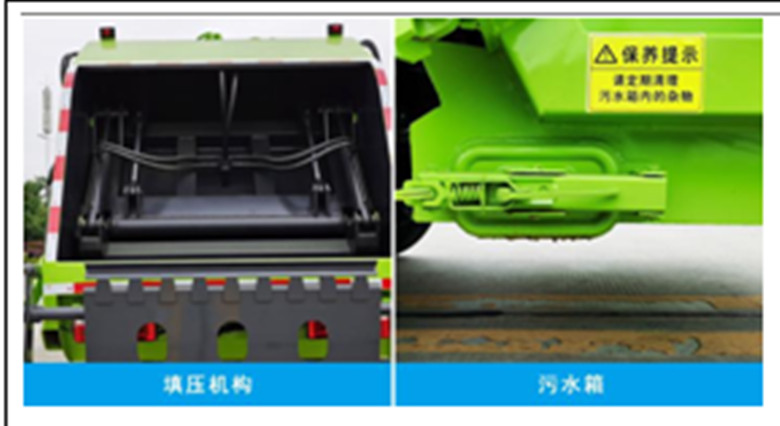

                                                                                                                     填壓機構

填壓機構由滑板、刮板等構件組成，通過滑板上下滑動與刮板的旋轉將料斗里的垃圾壓入箱體；聯動操作各構件均采用受力良好的梁板或箱形結構，結構牢固，重量輕；填裝器料斗采用耐磨高強鋼，耐磨性好，提高了使用壽命；填裝器下方裝污水箱，杜絕二次污染。

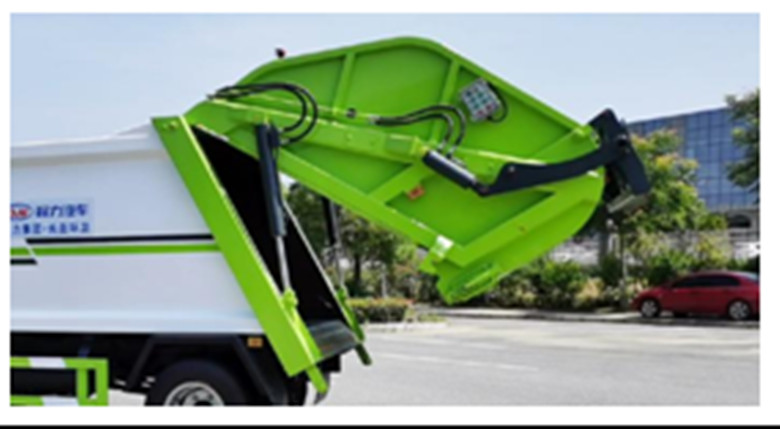

                                                                                                            壓填器舉升機構

壓填機構的舉升裝置采用了液壓舉升安全回路，在液壓系統中的舉升油缸上設置設置了單向平衡閥，該閥隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填壓器也不會突然落下造成惡性事故，提高了使用安全性。

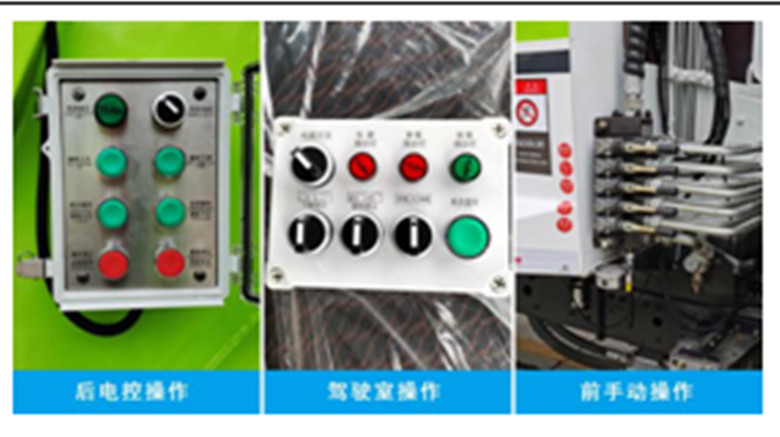

                                                                                                                全自動控制系統

駕駛室內操作和前后液、電一體控制，并采用進口PLC（可編程序控制器）集成控制，通過設置邏輯回路保證各操作指令按順序執行，實現滑板和刮板自動循環工作。

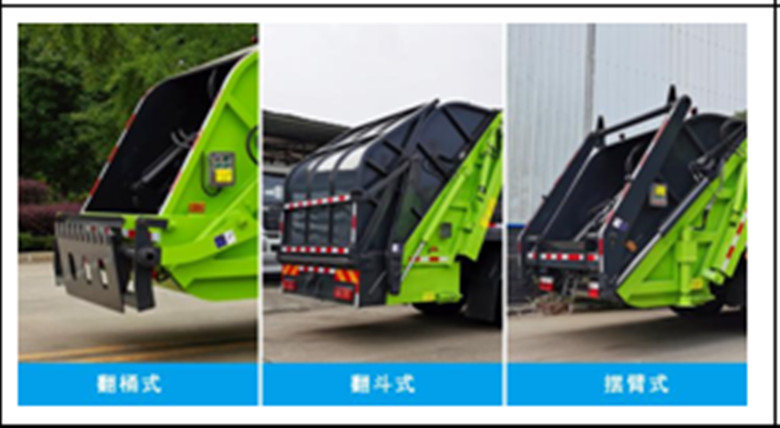

                                                                                                                      上料裝置

不同用戶可根據不同的垃圾收集方式，選裝不用的翻桶（斗）機構：掛桶式翻轉（可掛鐵桶、塑料垃圾桶等）、簸箕斗式翻轉、擺臂式翻轉（可配落地斗）機構等。
