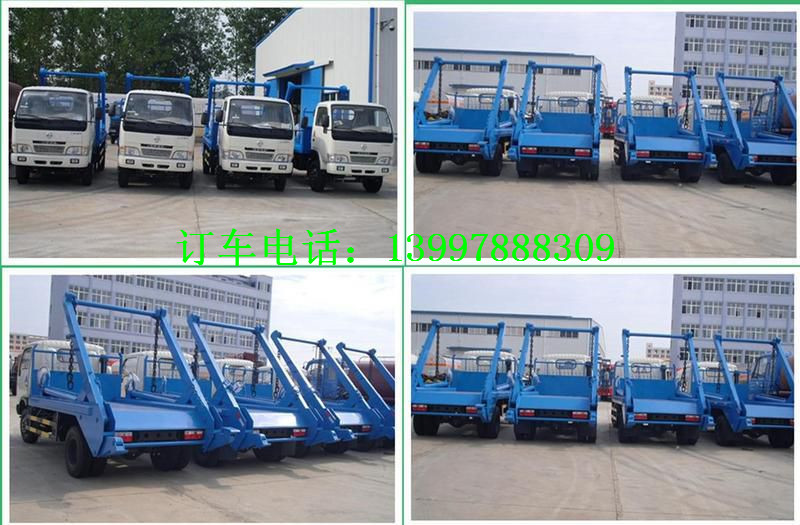

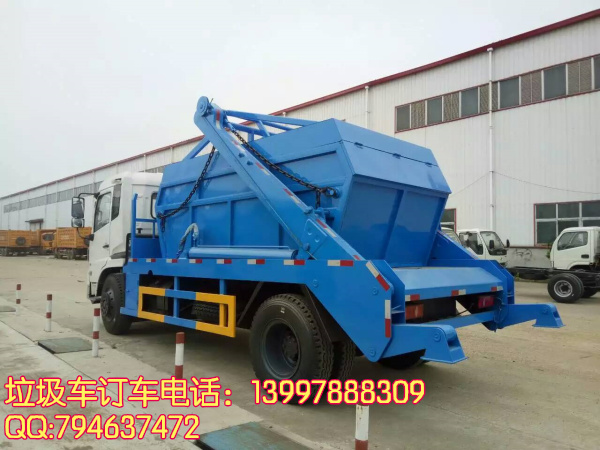

擺臂式垃圾車實為城市環衛、廠家排污、建筑等行業理想的垃圾運輸車輛。今天我們就看看擺臂式垃圾車的工作原理及主要結構:
工作原理
(1)放置在半封閉的車箱里(2)從變速器取得動力,帶動液壓油泵(3)轉動,產生高壓油送到各油缸,通過油缸(4)使吊臂(5)繞絞點(A)轉動,使集料斗起吊和卸下。當傾卸貨物時,先打開車蓋(6)集料斗以軸心(7)作支點,起吊臂繞絞點(B)轉動,使集料斗向后傾斜,完成卸料目的。在起吊前必須先將支承腿(8)放下,以確保整車平穩、安全,在行駛前必須先將支腿收回到最高位置,長途轉運時也應注意支腿是否自動松落。
主要結構
(一)自卸機構
自卸機構由鋼板組成箱形結構組焊而成,主要功能是由多路閥操縱油罐驅動擺臂繞軸作旋轉運動,其旋轉角度為145°,由此可提生重物(如料斗),以及對料斗作傾翻運動。
(二)料斗
當散裝物料裝入料斗后,掛上兩端吊鏈,由吊臂旋轉即可將料斗吊上車箱,卸料時由擺臂旋轉吊離車箱,落地后取下一端吊鏈即可向反向卸料,其最大傾翻角度可達86度以上。
(三)液壓系統
液壓系統由取力箱、油泵、手動多路換向閥、單向液壓鎖、平衡閥、油管、油箱等組成。整個系統由汽車變速箱、取力箱提供動力,手動多路閥操作支腿油缸、擺臂油缸作伸縮運動。本系統油泵排油量大小可由手動油門在車下作調控,手動換向閥手柄控制閥桿行程從而控制油缸活塞桿運動速度,系統壓力可由安全溢流閥設定(調節),系統超過設定壓力將由安全溢流閥溢流。
